Dispositivo automatizado para la captura fotográfica solapada de objetos con fines de modelado tridimensional

  HACAR 3D Studio, pertenece al sector técnico de la fotogrametría de corto alcance aplicada a la digitalización tridimensional de objetos físicos. Más concretamente, se refiere a un dispositivo automatizado destinado a obtener secuencias ordenadas y solapadas de imágenes digitales aptas para la reconstrucción tridimensional precisa mediante software fotogramétrico.

¿Qué es y para qué sirve HACAR 3D Studio?

HACAR 3D Studio es un modelo de utilidad patentado, diseñado para capturar automáticamente fotografías de objetos desde muy pequeños, hasta 90 cms de altura, optimizando el proceso de documentación visual en 3D con un altísimo nivel de detalle en escala y texturas.

HACAR 3D Studio sincroniza giro, altura, disparo e iluminación para obtener secuencias fotográficas ordenadas y solapadas. El resultado: imágenes coherentes, repetibles y listas para fotogrametría.

¿Por qué es útil contar con múltiples imágenes solapadas?

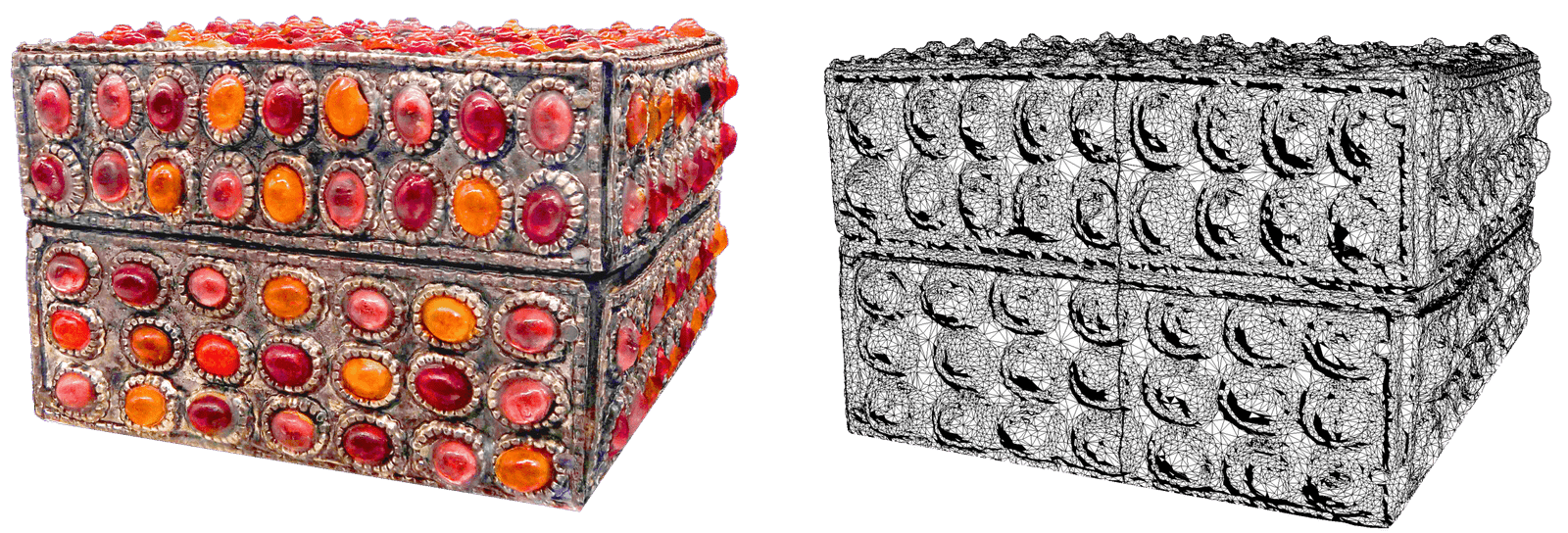

El gran volumen de imágenes capturadas se procesa para generar objetos digitales texturizados en 3D, que pueden ser utilizados en diversos ámbitos, como:

  • Visualización a escala real, ideal para estudios detallados o exposiciones digitales.

  • Duplicación mediante impresoras 3D, fresadoras u otros mecanismos, lo que permite reproducir con precisión el objeto en diferentes materiales.

Importancia de la formación técnica

Para obtener el máximo rendimiento con HACAR 3D  Studio, es indispensable contar con la formación técnica adecuada en lo referente al manejo del sistema y el procesado posterior de las imágenes. Esto permitirá modelizar en 3D los objetos capturados mediante programas especializados, como iTwin Capture Modeler de la firma Bentley Systems, software reconocido por su capacidad para generar datos de realidad con alta fidelidad y precisión.

La versatilidad de HACAR 3D Studio convierte este sistema en una herramienta esencial para la documentación, restauración y reproducción de objetos, facilitando aplicaciones en arqueología, museología, ingeniería y diseño.

El sistema realiza automáticamente una secuencia completa de paradas, giros, incrementos de altura y disparos sincronizados. Así, las imágenes resultantes son limpias, homogéneas y listas para software de fotogrametría.

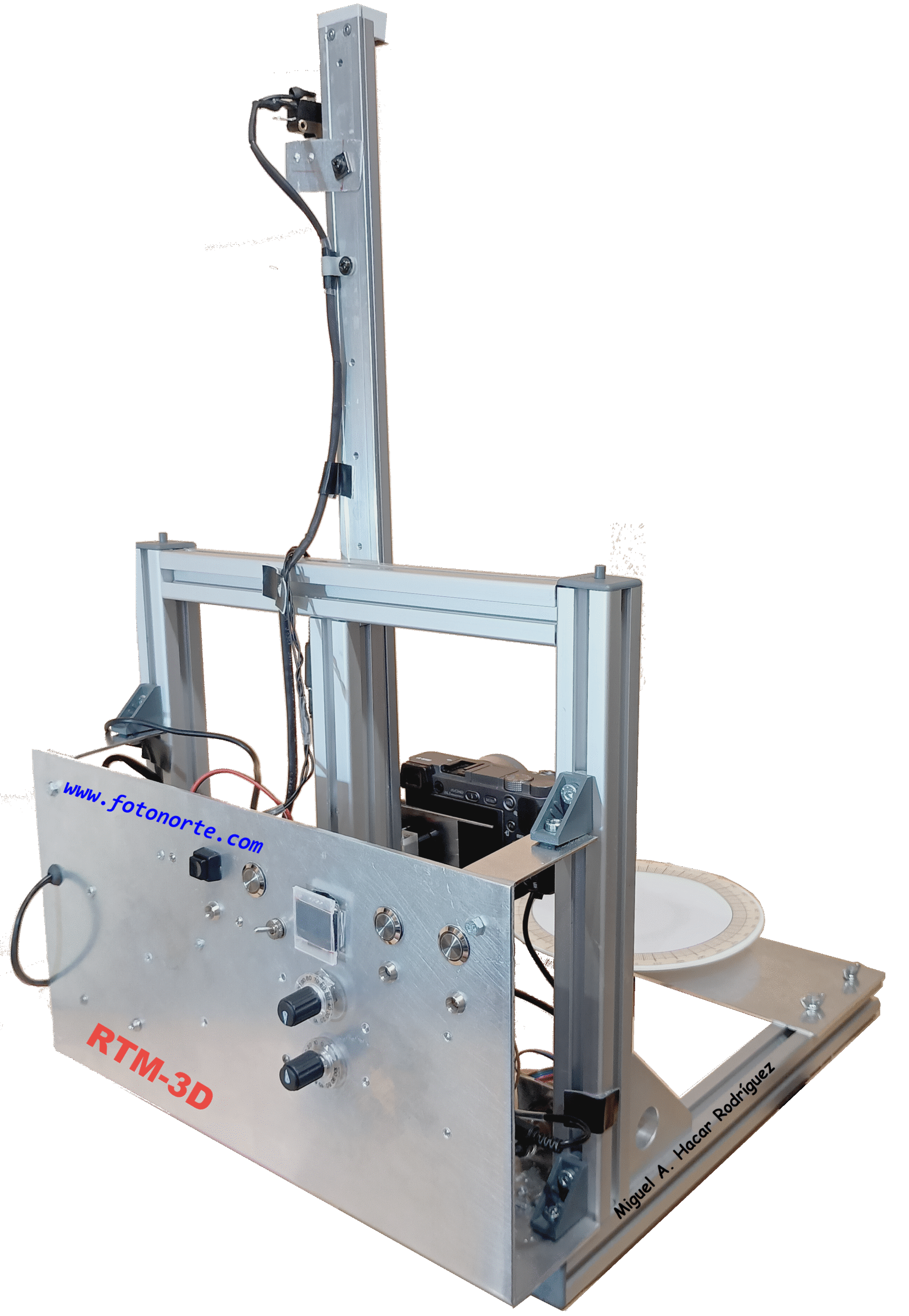

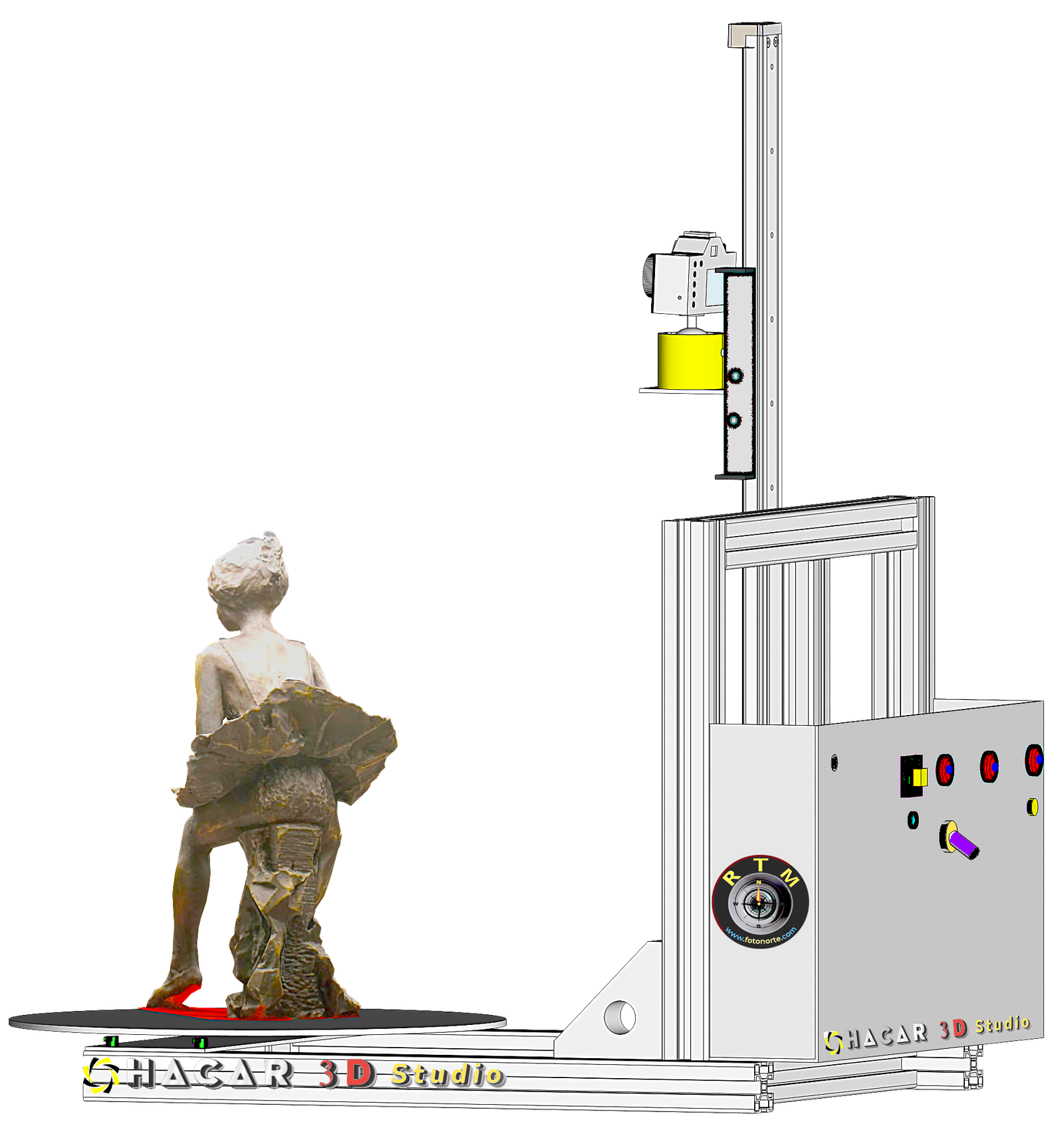

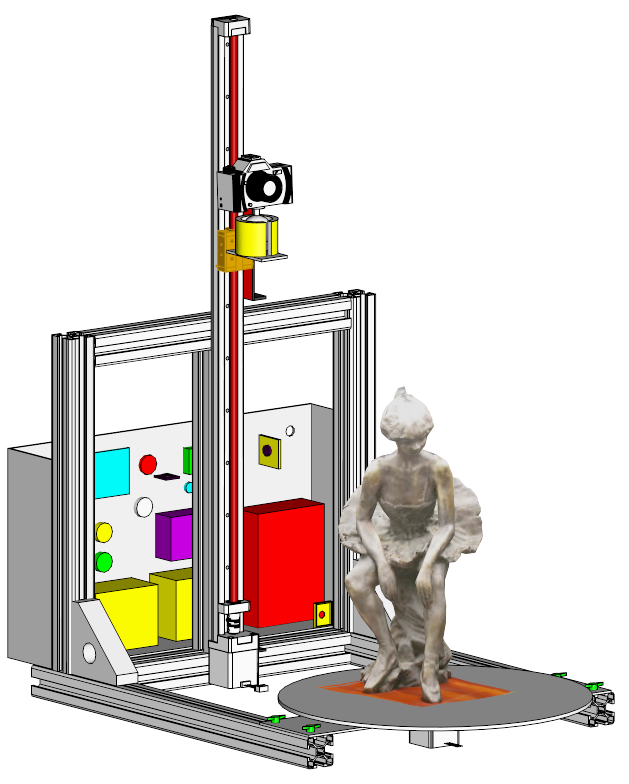

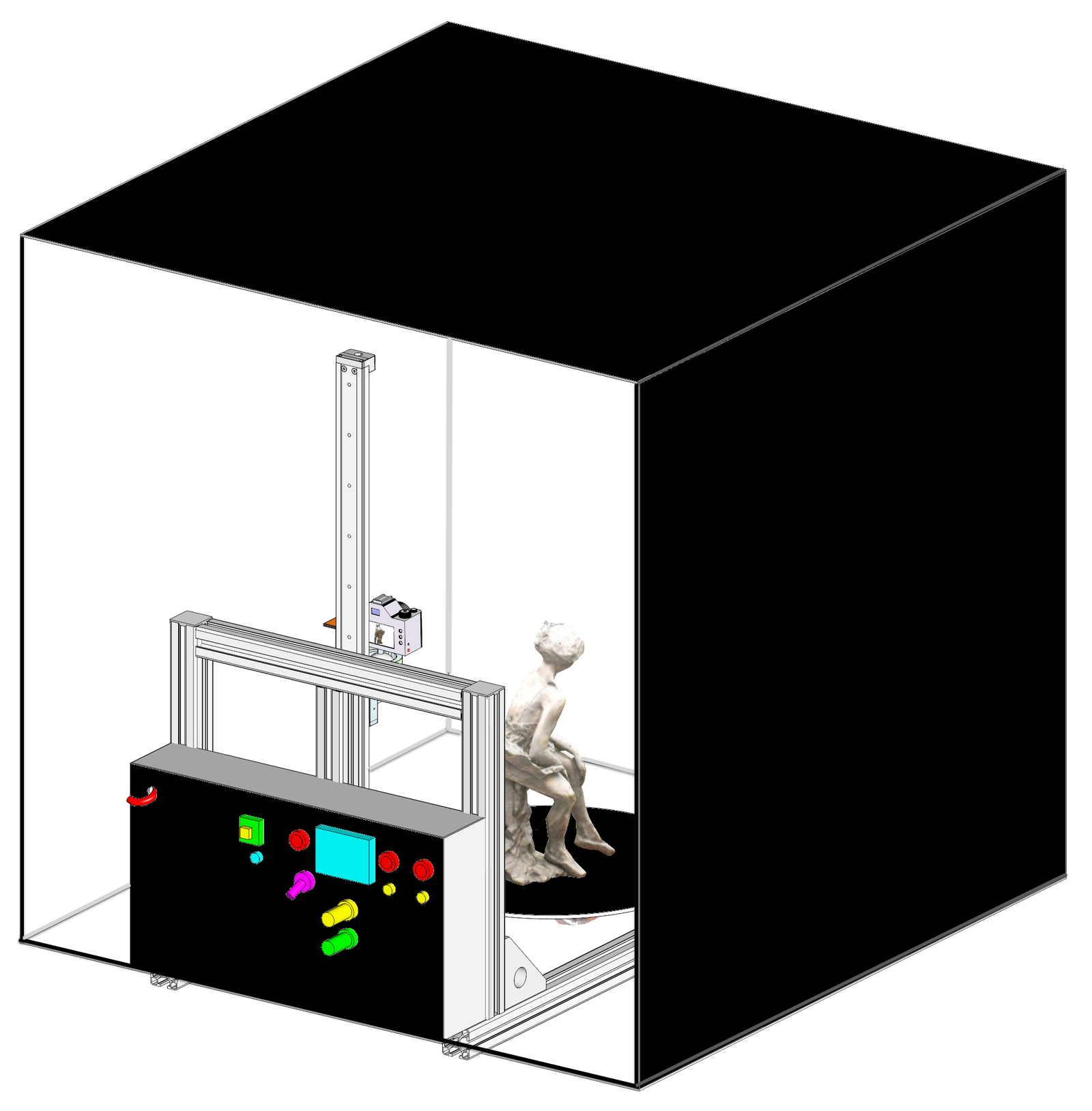

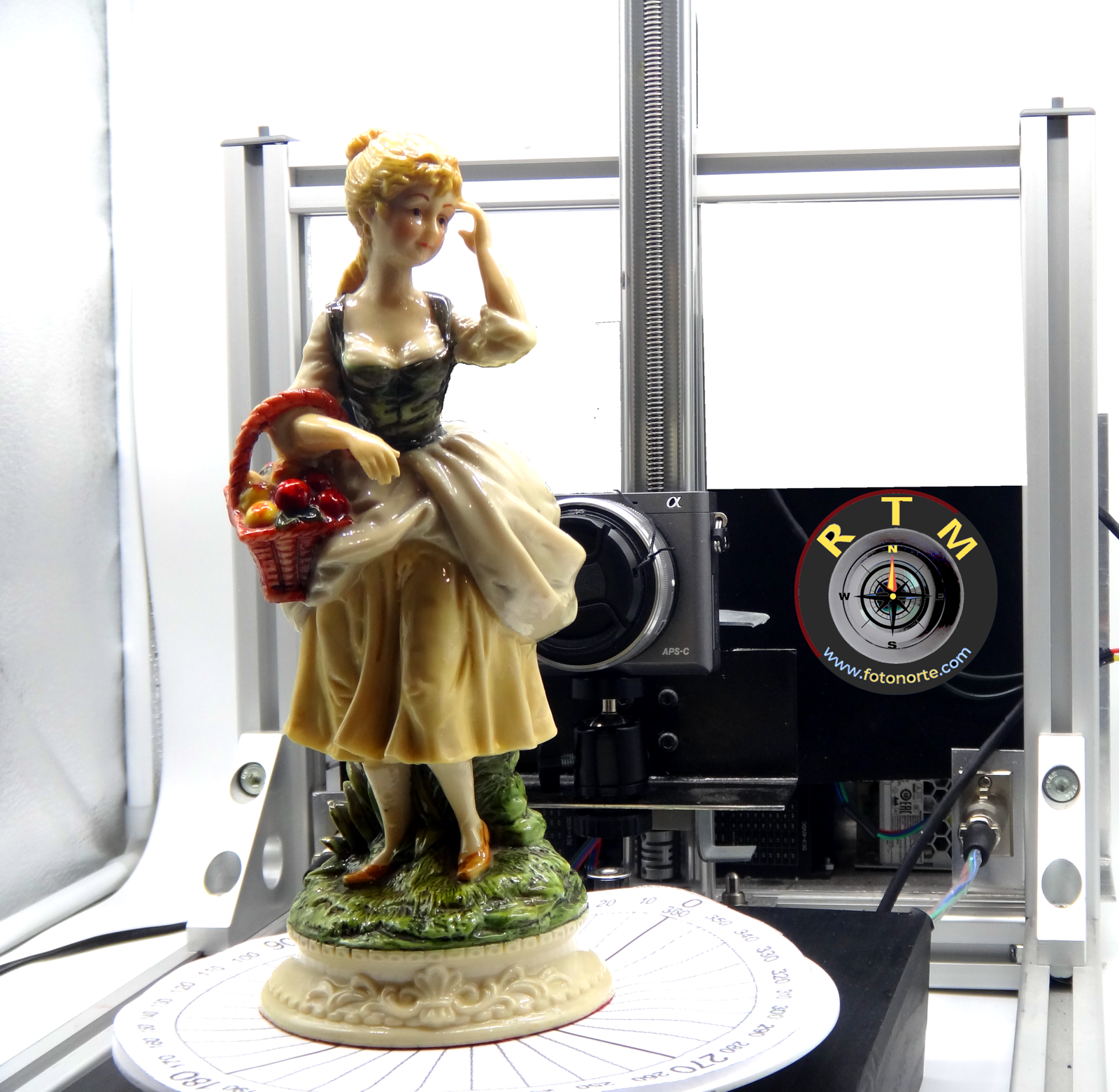

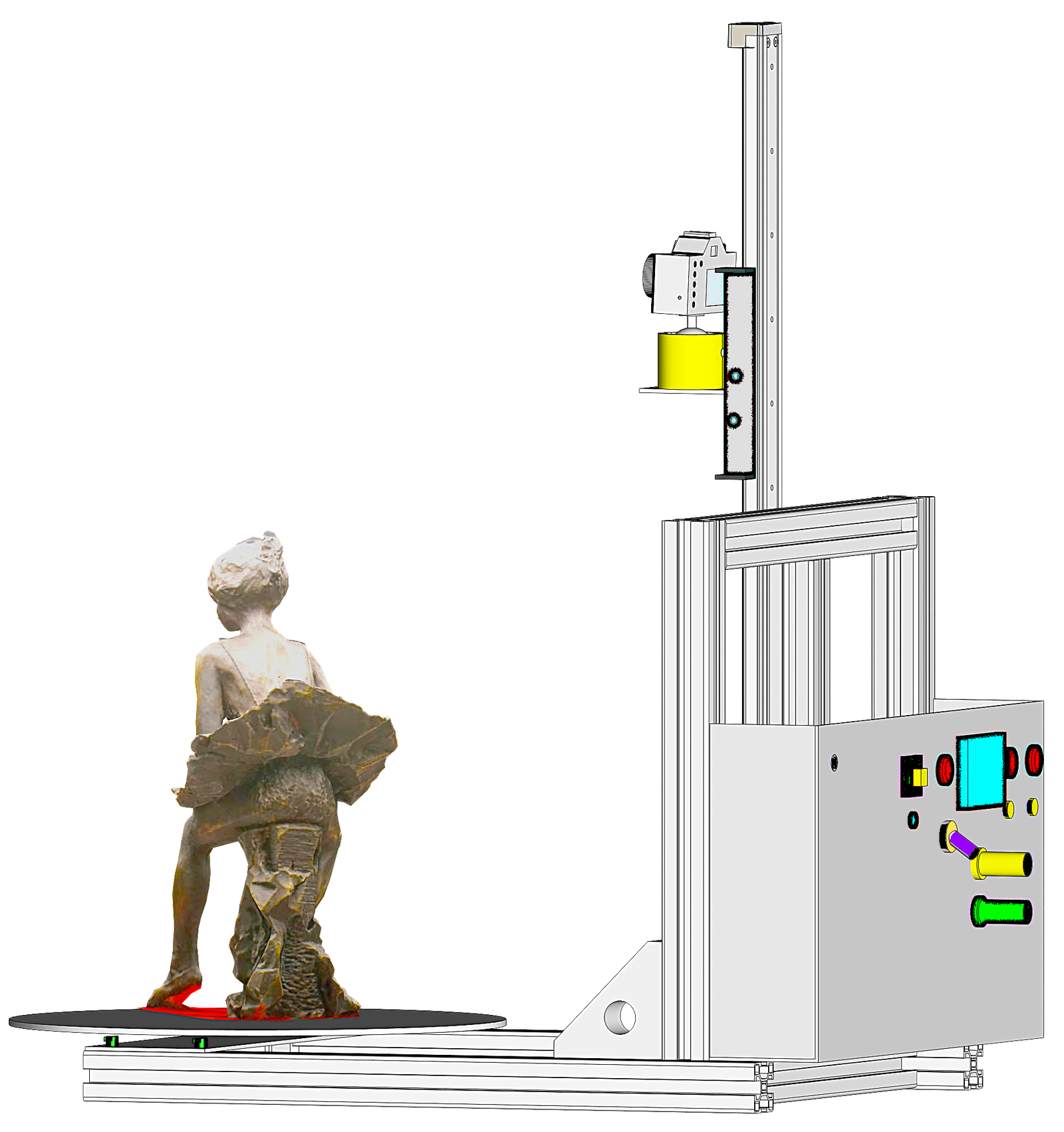

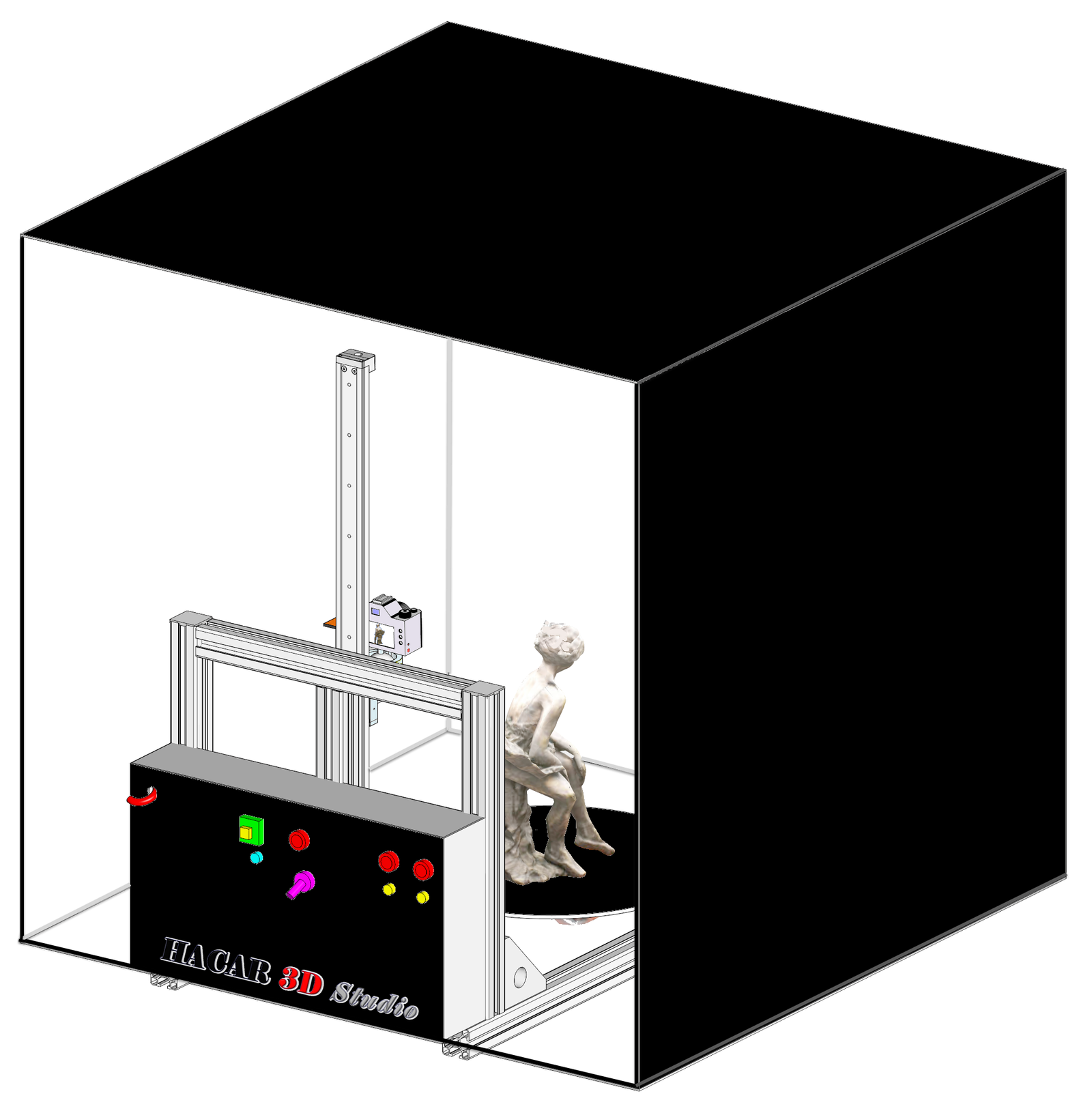

Funcionamiento de HACAR 3D Studio El sistema emplea una plataforma horizontal motorizada que gira el objeto en intervalos de ángulo fijos, permitiendo a la cámara tomar imágenes en cada parada. La cámara, ubicada sobre una guía vertical motorizada, asciende progresivamente después de completar cada vuelta de la plataforma. Este proceso se repite hasta alcanzar el límite superior de la guía o hasta que el operador inicie un nuevo ciclo de descenso.

El proceso puede detenerse de tres maneras:

  1. Cuando la cámara alcanza el limitador de recorrido en la parte superior.
  2. Si el operador presiona el botón de bajada para iniciar otro ciclo.
  3. Apagando la alimentación del dispositivo.

Ventajas del uso de HACAR 3D Studio en la captura automática de imágenes

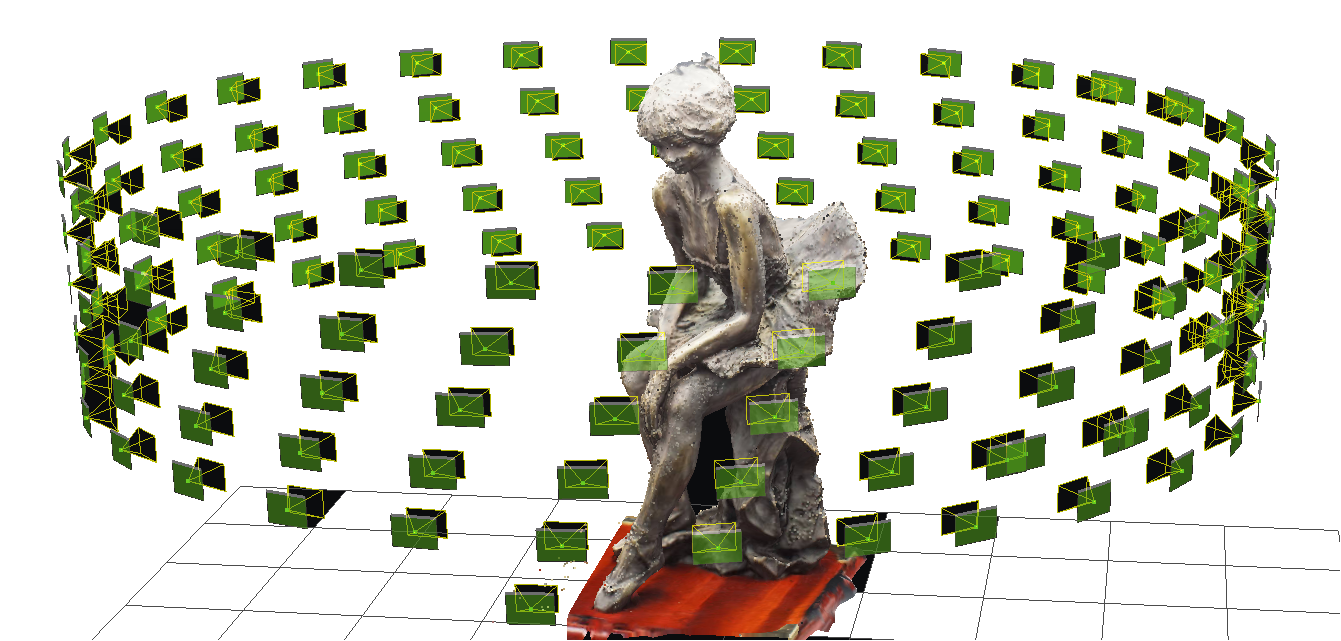

Para comprender su eficiencia, consideremos un ejemplo con un objeto de 30 centímetros de altura:

  • La plataforma horizontal realiza 36 paradas, capturando una imagen en cada una.

  • Para obtener el máximo detalle, se realizan 6 subidas de cámara, avanzando 5 centímetros por cada subida.

  • Esto resulta en

    216 fotografías perfectamente solapadas (36 imágenes por cada una de las 6 alturas).

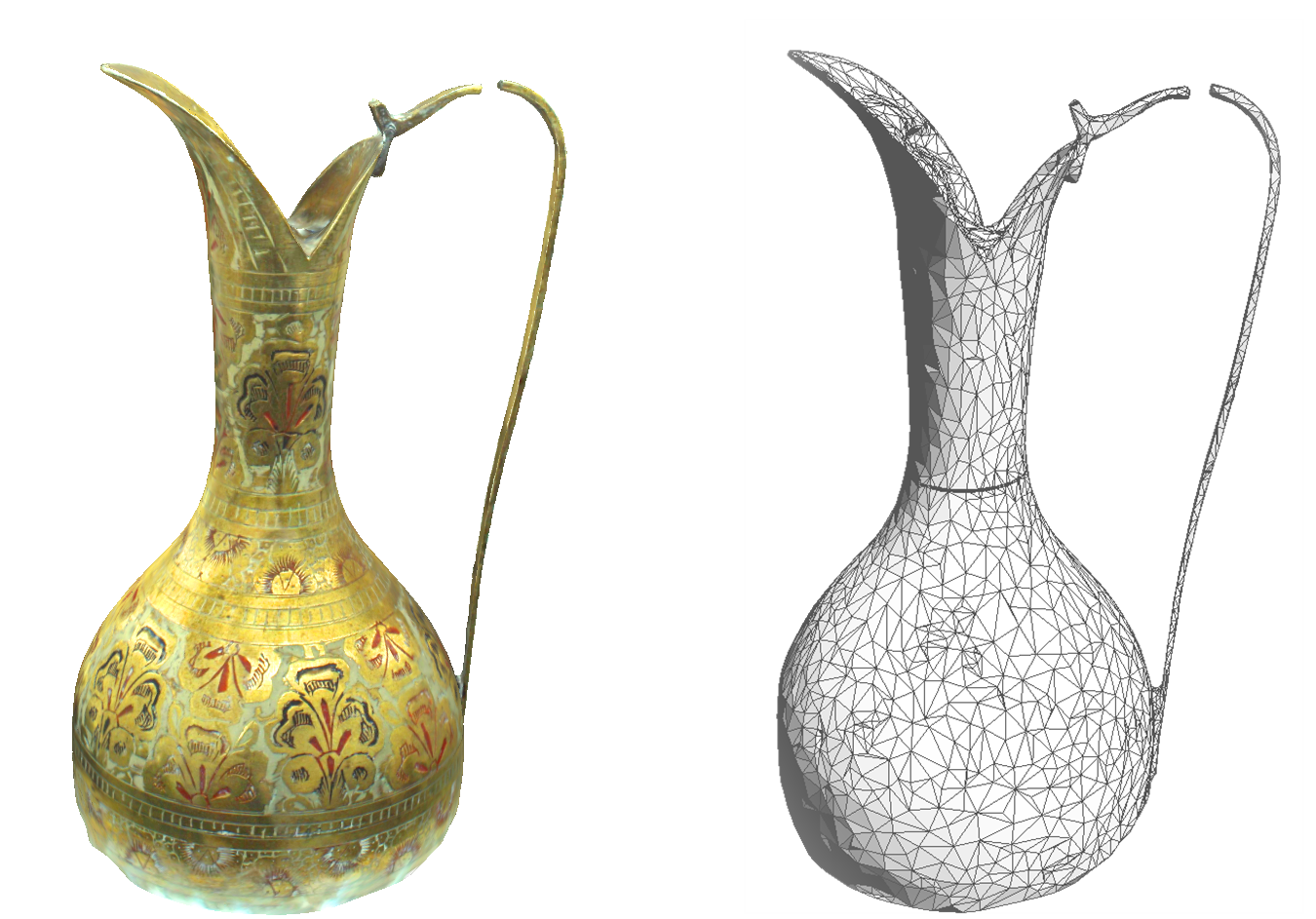

Modelo 3D de una jara metálica generado a partir de las fotos obtenidas con HACAR 3D Studio
